技術參數

產品型號：EDRV

公稱通徑：DN25～DN250

公稱壓力：PN1.0MPa～2.5MPa

適用溫度：-29oC～+150oC

連接方式：法蘭

結構形式：二通平衡式

驅動方式：電動

閥體材質：鑄鐵、鑄鋼、不銹鋼

適用介質：水、油品、蒸汽、液體

產品詳情

產品概述：

我公司的動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。

如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差(P1-P3)也隨之變化:

(1)、當進口壓力P1升高時，(P1-P2) 增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低;當進口壓力P1降低時，(P1-P2) 減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能;

(2)當直行程電動執行器接受控制信號使閥軸延A- -B向上下運動(或角行程電動執行器接受控制信號使閥軸延R向旋轉)時，P2、P3間的開度也隨之變化。由于不管系統壓差(P1-P3)如何變化，P2、P3間的壓差( P2-P3)始終不變,因此對應于任一開度位置，其輸送的水流量都是-定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。

產品型號	閥門形式	規格	壓差范圍（LPa）	流量范圍（m3/h）	工作壓力	流量誤差	流體溫度
AD-EDRV1	二通	DN25	30-300	0.2- -2.9	PN16	5%	0-100°C
AD-EDRV2		DN32	30-300	0.5-4.7
A/D-EDRV3		DN40	30-300	1-7.7
A/D-EDRV4		DN50	30-300	2-12.1
A/D-EDRV8		DN65	30-300	3-20.4
A/D-EDRV9		DN80	30-300	5- 30.8
AD-EDRV10		DN100	30-300	10-45.3
AID-EDRV11		DN125	30-300	15-70.7
AD-EDRV12		DN150	30-300	20-101.8
AD-EDRV13		DN200	33-300	5.0-360
AD-EDRV14		DN250	22-210	4.0-460

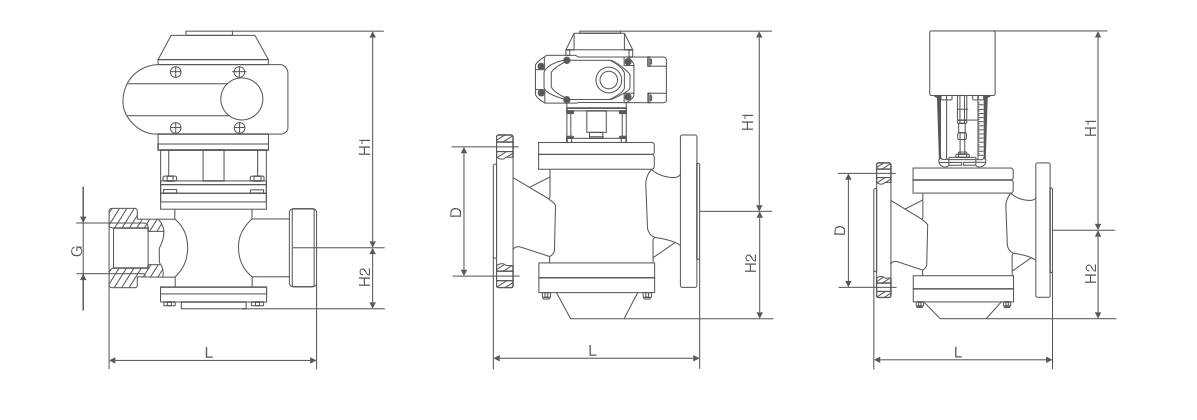

產品型號	閥門形式	規格	外形及安裝尺寸(mm)
產品型號	閥門形式	規格	L	H1	H2	D(中)法蘭	G螺紋
A/D- EDRV1	二通絲口	DN25	160	265	70	-	G1
A/D- EDRV2		DN32	180	275	70	-	G1-1/4
A/D- EDRV3		DN40	300	290	90	-	G1-1/2
A/D-EDRV4		DN50	300	290	90	-	G2
A/D- EDRV5	二通法蘭	DN32	160	220	70	100	-
A/D- EDRV6		DN40	200	235	110	110	-
A/D- EDRV7		DN50.	215	230	115	125	-
A/D- EDRV8		DN65	230	238	120	145	-
A/D- EDRV9		DN80.	275	275	146	160	-
A/D-EDRV10		DN100	290	295	165	180	-
A/D-EDRV11		DN125	315	307	208	210	-
A/D-EDRV12		DN150	350	326	205	240	-
A/D-EDRV13		DN200	430	715	295	295	-
A/D-EDRV14		DN250	520	740	345	355	-
